支撑梁切割拆除知识

支撑梁切割拆除是建筑工程中常见的施工环节，广泛应用于旧建筑改造、结构加固及市政工程等场景。由于支撑梁多为钢筋混凝土结构且承载着建筑荷载，其拆除切割的专业性和安全性要求极高。以下从支撑梁的结构特点、拆除前准备、切割技术、安全控制等方面，系统普及相关知识：

一、支撑梁的结构与拆除特点

1. 结构类型与荷载特性

常见类型：

框架结构支撑梁：连接柱与柱（框架梁）或柱与墙（次梁），承载楼面荷载，钢筋配置密集（主筋直径≥16mm，箍筋间距≤200mm）。

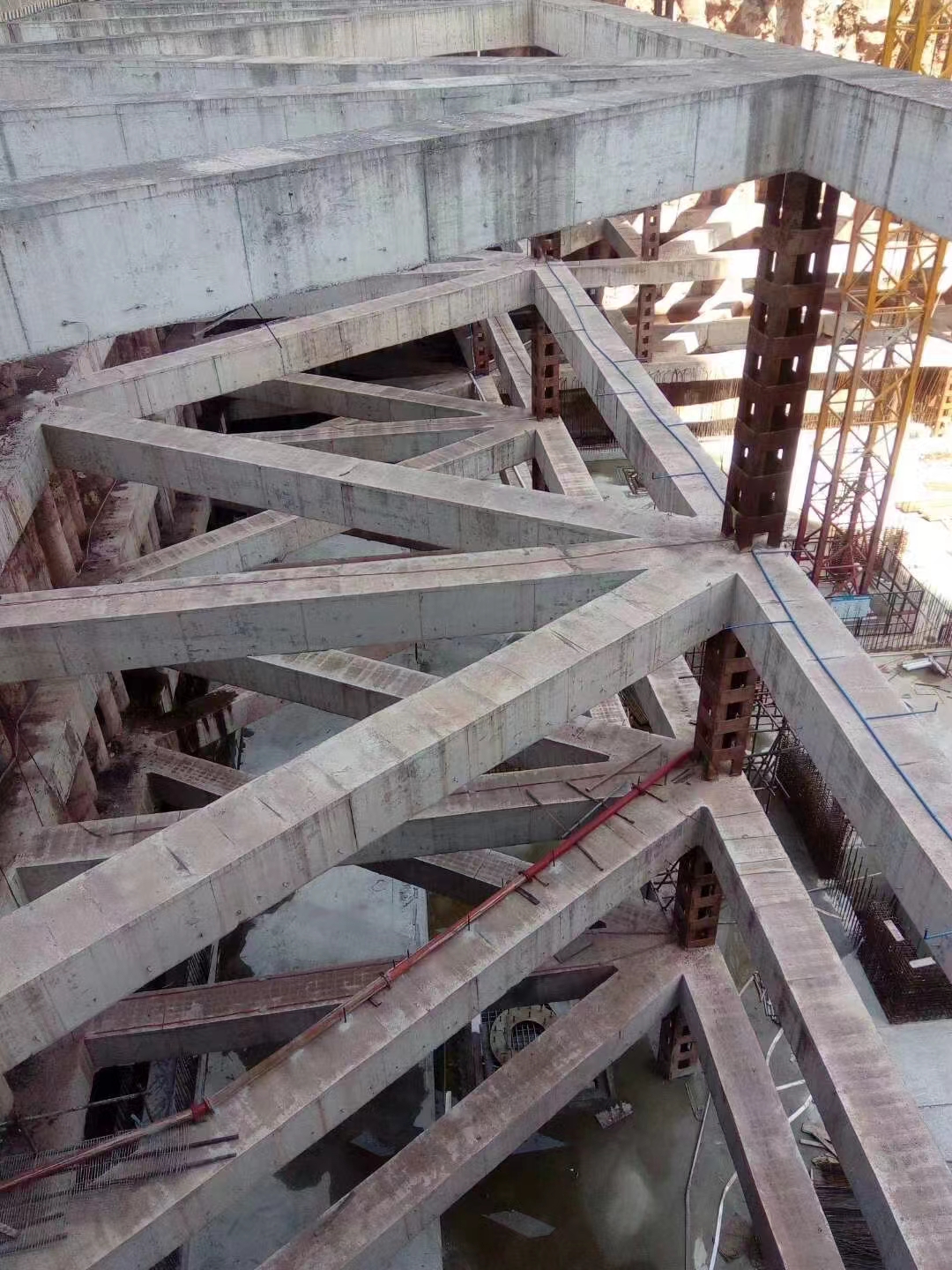

深基坑支撑梁：市政工程中用于支护基坑的混凝土支撑梁，截面尺寸大（常见 1000mm×800mm 以上），强度等级≥C30，需在地下工程完成后拆除。

转换层支撑梁：高层建筑中承托上部结构荷载的转换梁，厚度可达 2m 以上，配筋复杂。

荷载特性：支撑梁拆除前需明确其受力状态（如简支梁、连续梁），避免因荷载释放导致周边结构失稳。

2. 拆除切割的难点

安全风险高：切割过程中荷载重新分布，若支撑措施不当易引发坍塌；钢筋密集导致切割难度大，锯片磨损快。

精度要求严：需确保切割后保留结构的完整性，避免损伤周边构件（如柱、剪力墙）。

二、拆除前的勘察与方案设计

1. 现场勘察要点

结构参数确认：

测量梁的截面尺寸、长度、混凝土强度（用回弹仪检测）及钢筋分布（通过雷达扫描或凿开混凝土观察）。

明确梁的支撑方式（如两端固定、悬臂）及与周边构件的连接节点。

环境排查：

检查梁下方是否有管线、设备或人员通道，需设置防护棚或迁移设备。

评估周边建筑的抗震等级，避免切割振动引发裂缝。

2. 拆除方案核心内容

支撑体系设计：

临时支撑形式：

钢管脚手架支撑：适用于跨度≤6m 的梁，立杆间距≤1.2m，顶部用可调托撑顶紧梁底。

型钢支撑（如 H 型钢）：用于大跨度或重荷载梁，需通过计算确定型钢型号（如 H400×400）及支点间距。

支撑拆除顺序：遵循 “先支撑后切割，先拆次梁后拆主梁” 原则，支撑需待切割块体完全脱离后再逐步拆除。

切割分段设计：

根据梁的重量（单块≤1000kg）和吊装能力划分切割段，分段长度一般为 1.5-3m，切割缝宽度≥50mm。

对弧形或变截面梁，需按计算机模拟的应力释放点确定分段位置。

三、主流切割技术与设备选型

1. 金刚石绳锯切割（常用）

原理：通过金刚石串珠绳高速摩擦切割混凝土，可实现任意角度和深度切割，振动小（振动值≤1.5cm/s）。

适用场景：大截面梁（厚度≥800mm）、钢筋密集梁或需保留周边结构的精细切割。

技术参数：

线速度：25-35m/s，根据混凝土强度调整（C50 以上建议≤30m/s）。

冷却水流量：≥15L/min，防止串珠绳过热磨损。

2. 液压墙锯切割

原理：利用液压驱动圆盘锯片切割，切割面平整（误差≤2mm/m），效率高（切割速度 1-2m/min）。

适用场景：截面≤600mm×600mm 的梁，或需直线切割的部位。

注意事项：锯片直径需根据梁高选择（如梁高 500mm，选用 Φ1200mm 锯片），固定底座需用膨胀螺栓锚固（间距≤500mm）。

3. 静态爆破（辅助技术）

原理：通过膨胀剂（如氧化钙）遇水膨胀产生缓慢压力使梁体破裂，无振动、无噪音。

适用场景：周边环境敏感（如临近古建筑、居民楼）或需保留钢筋的切割（膨胀剂不损伤钢筋）。

施工要点：钻孔间距≤300mm，深度为梁高的 2/3，膨胀剂需分批次填充，破裂时间控制在 8-24 小时。

四、切割施工关键步骤与质量控制

1. 施工流程

plaintext

施工准备（支撑搭设→设备就位）→ 切割线放样（误差≤5mm）→ 试切割（调整参数）→ 分段切割→ 块体吊装→ 废料清理

2. 质量控制标准

切割面要求：

平整度：用 2m 靠尺检测，间隙≤5mm；垂直度偏差≤3°。

钢筋保护：切割后外露钢筋无扭曲、断筋，若钢筋切断处出现弯钩，需用液压钳调直。

安全监测：

用全站仪监测支撑梁切割过程中的位移，累计位移量≤10mm 时需停止作业并加固。

振动监测频率：每 30 分钟记录一次，周边建筑的振动速度≤2cm/s（参考《爆破安全规程》）。

五、安全防护与环保措施

1. 安全核心要点

支撑体系验收：临时支撑搭设完成后需通过载荷试验（加载 1.2 倍设计荷载，持荷 2 小时无变形）。

吊装安全：

吊具承载力需为切割块体重量的 2 倍以上，吊点需通过计算确定（如梁重心两侧对称布置）。

吊装时下方设置警戒区（半径≥5m），禁止人员进入。

电气安全：切割设备需配备漏电保护器，接地电阻≤4Ω，雨天禁止露天作业。

2. 环保与文明施工

粉尘控制：在切割部位设置封闭式防尘罩，搭配吸尘器（风量≥5000m³/h），使作业区粉尘浓度≤10mg/m³。

噪音控制：夜间施工噪音≤55dB，可采用隔音围挡（隔音量≥25dB）或选择低噪音设备（如电动绳锯比液压绳锯噪音低 15dB）。

六、常见问题与解决方案

问题       原因       解决措施

绳锯串珠绳断裂    钢筋缠绕、切割速度过快    切割前先凿除梁侧混凝土暴露钢筋，用液压剪切断钢筋；降低线速度至 20m/s 以下。

支撑梁切割后下垂       临时支撑不足或受力不均    增加支撑点，重新计算支撑间距（建议≤2m）；按对称顺序切割，避免单侧荷载集中。

切割面崩裂    混凝土强度过高或锯片磨损       对高强度混凝土（C60 以上）先用静态爆破预裂；及时更换锯片（金刚石颗粒磨损≥50% 时需更换）。

七、行业规范与案例参考

相关标准：

《建筑拆除工程安全技术规范》（JGJ 147-2016）

《混凝土结构拆除工程技术规程》（DB11/T 795-2011）

典型案例：

市政基坑支撑梁拆除：某地铁车站深基坑支撑梁（1200mm×1000mm，C35 混凝土）采用 “绳锯分段切割 + 型钢支撑” 工艺，先施工主体结构后拆除支撑梁，通过 BIM 技术模拟切割顺序，确保了周边管线安全。

高层建筑转换梁改造：某写字楼改造中，对 2.5m 厚转换梁采用 “静态爆破 + 液压墙锯” 组合工艺，分 6 段切割，每段重量控制在 800kg，通过实时应力监测避免了上部结构沉降。

总结

支撑梁切割拆除是集结构力学、机械操作与安全管理于一体的专业工程，核心在于 “荷载分析 - 支撑设计 - 精准切割 - 安全监测” 的全流程控制。施工前需通过详细勘察和方案论证，选择适配的切割技术（如绳锯、墙锯或静态爆破），并严格执行支撑体系验收与现场监测。实际操作中，需结合工程特点灵活调整工艺，同时重视环保与安全防护，确保拆除过程高效、可控。
